Lancia Ypsilon: Tetto apribile elettrico

Il tetto apribile ad ampia vetratura è composto da due pannelli in vetro di cui uno posteriore fisso ed uno anteriore mobile dotati di due tendine parasole (anteriore e posteriore) a movimentazione manuale. Con tetto chiuso le tendine possono essere posizionate in qualunque posizione.

Per aprire le tendine impugnare la maniglia A fig. 25, seguendo il senso indicato dalla freccia fino alla posizione desiderata. Per chiuderle seguire il procedimento inverso.

Il funzionamento del tetto apribile avviene solo con chiave di avviamento in posizione MAR.

I comandi B e C fig. 25 posti sulla mostrina della plafoniera anteriore comandano le funzioni di apertura/chiusura del tetto apribile.

Apertura Premere il pulsante C e mantenerlo premuto, il pannello vetro anteriore si porterà in posizione “spoiler”.

Premendo nuovamente sul pulsante per più di mezzo secondo si innesca il movimento del cristallo del tetto che prosegue automaticamente fino ad una posizione intermedia (posizione “Comfort”).

Dopo l'apertura in posizione “spoiler”, premendo nuovamente il pulsante C per più di mezzo secondo, il tetto si porterà automaticamente in posizione di completa apertura.

Chiusura Dalla posizione di apertura completa premere il pulsante B. Premendo il pulsante per più di mezzo secondo il tetto si porterà automaticamente in posizione "spoiler".

Dopo l'apertura in posizione “spoiler”, premendo nuovamente il pulsante B per più di mezzo secondo, il tetto si porterà automaticamente in posizione di completa chiusura.

DISPOSITIVO ANTIPIZZICAMENTO

Il tetto apribile è dotato di un sistema di sicurezza antipizzicamento in grado di riconoscere l’eventuale presenza di un ostacolo durante il movimento in chiusura del cristallo: al verificarsi di questo evento il sistema interrompe ed inverte immediatamente la corsa del cristallo.

MANOVRA DI EMERGENZA

In caso di mancato funzionamento dei pulsanti di comando il tetto apribile può essere manovrato manualmente procedendo come segue:

• rimuovere il tappo di protezione ubicato sul rivestimento interno, tra le due tendine parasole;
• prelevare la chiave a brugola fornita in dotazione ubicata nel contenitore attrezzi presente nel bagagliaio oppure, in funzione delle versioni, all'interno del cassetto portaoggetti;

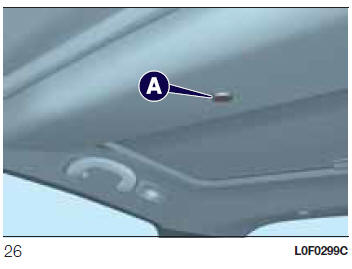

• introdurre nella sede A fig. 26 la chiave in dotazione e ruotarla in senso orario per aprire il tetto oppure in senso antiorario per chiudere il tetto.

PROCEDURA DI INIZIALIZZAZIONE

In seguito al mancato funzionamento dei movimenti automatici in fase di apertura/chiusura oppure in seguito ad una manovra di emergenza (vedere quanto descritto al paragrafo precedente), è necessario inizializzare nuovamente il funzionamento automatico del tetto apribile.

Procedere come segue:

• premere il pulsante B in posizione di chiusura;
• mantenere premuto il pulsante B: dopo circa 10 secondi il tetto si muove a scatti per portarsi in posizione di chiusura. Terminata la movimentazione (tetto chiuso) rilasciare il pulsante B;
• ruotare la chiave di avviamento in posizione STOP e mantenerla in questa posizione per 10 secondi;
• ruotare la chiave di avviamento in posizione MAR;
• premere il pulsante B in posizione di chiusura;
• mantenere premuto il pulsante B fino alla completa chiusura del tetto: la procedura di inizializzazione è terminata;
• preme nuovamente il pulsante B entro 3 secondi dal termine procedura di inizializzazione;
• mantenere premuto il pulsante B: il tetto effettuerà un ciclo automatico di apertura e chiusura: se ciò non si verificasse ripetere le operazioni dall'inizio;
• mantenendo sempre premuto il pulsante B attendere infine la completa chiusura del tetto.

ATTENZIONE Scendendo dalla vettura, togliere sempre la chiave dal dispositivo di avviamento per evitare che il tetto apribile, azionato inavvertitamente, costituisca un pericolo per chi rimane a bordo: l’uso improprio del tetto può essere pericoloso. Prima e durante il suo azionamento, accertarsi sempre che i passeggeri non siano esposti al rischio di lesioni provocate sia direttamente dal tetto in movimento, sia da oggetti personali trascinati o urtati dal tetto stesso.



ATTENZIONE Non aprire il tetto in presenza di neve o ghiaccio: si rischia di danneggiarlo. In presenza di tetto apribile, non è previsto l'utilizzo di portapacchi.
