Lancia Ypsilon: Sostituzione di una lampada

INDICAZIONI GENERALI

• Prima di sostituire una lampada verificare che i relativi contatti non siano ossidati;
• le lampade bruciate devono essere sostituite con altre dello stesso tipo e potenza;
• dopo aver sostituito una lampada dei fari, verificare sempre il corretto orientamento;
• quando una lampada non funziona, prima di sostituirla, verificare che il fusibile corrispondente sia integro: per l'ubicazione dei fusibili fare riferimento al paragrafo "Sostituzione fusibili" in questo capitolo.

AVVERTENZA Quando il clima è freddo o umido o dopo una pioggia battente o dopo il lavaggio, la superficie dei fari o delle luci posteriori può appannarsi e/o formare gocce di condensa sul lato interno. Si tratta di un fenomeno naturale dovuto alla differenza di temperatura e di umidità tra interno ed esterno del vetro che tuttavia non indica un'anomalia e non compromette il normale funzionamento dei dispositivi di illuminazione. L'appannamento sparisce rapidamente accendendo le luci, a partire dal centro del diffusore, estendendosi progressivamente verso i bordi.

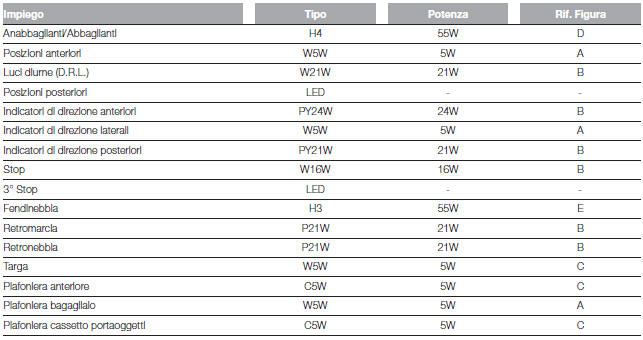

Lampade

SOSTITUZIONE DI UNA LAMPADA ESTERNA

GRUPPI OTTICI ANTERIORI Contengono le lampade delle luci diurne (D.R.L.), luci di posizione, luci anabbaglianti, luci abbaglianti e indicatori di direzione.

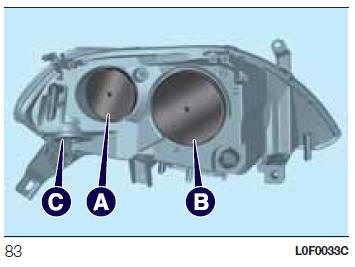

La disposizione delle lampade è la seguente fig. 83:

• Luci diurne (D.R.L.)
• Luci anabbaglianti/abbaglianti e luci di posizione
• Indicatori di direzione

Luci diurne (D.R.L.)

Per sostituire la lampada procedere come segue:

• rimuovere il coperchio A fig. 83;

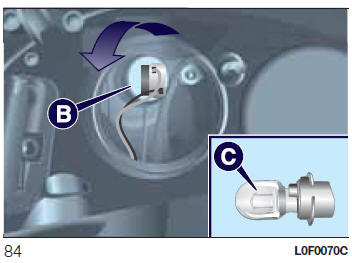

• ruotare in senso antiorario il gruppo portalampada B fig. 84 montato a pressione, sfilare la lampada C e sostituirla;
• rimontare la nuova lampada e successivamente reinserire il gruppo portalampada B fig. 84 nella sua sede;
• rimontare infine il coperchio A fig. 83.

Luci di posizione

Per sostituire la lampada procedere come segue:

• rimuovere il coperchio B fig. 83;

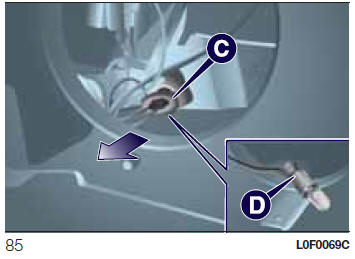

• estrarre il gruppo portalampada C fig. 85 montato a pressione, sfilare la lampada D e sostituirla;
• rimontare la nuova lampada e successivamente reinserire il gruppo portalampada C fig. 85 nella sua sede;
• rimontare infine il coperchio B fig. 83.

Luci anabbaglianti/ abbaglianti

Per sostituire la lampada procedere come segue:

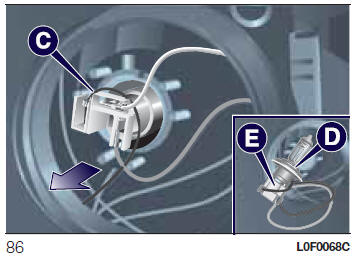

• rimuovere il coperchio B fig. 83 ed estrarre il gruppo portalampada C fig. 86 montato a pressione;
• estrarre la lampada D dal connettore E quindi sostituirla;
• rimontare la nuova lampada sul connettore, assicurandosi che sia correttamente bloccata, quindi reinserire il gruppo portalampada C nella sua sede;
• rimontare infine il coperchio B fig. 83.

Indicatori di direzione anteriori

Per sostituire la lampada procedere come segue:

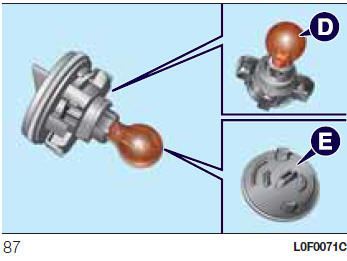

• ruotare in senso antiorario il coperchio C fig. 83 ed estrarre la lampada D fig. 87 dalla sua sede E e sostituirla;
• reinserire la lampada D nella sede E e infine rimontare il coperchio C fig. 83.

Indicatori di direzione laterali

Per sostituire la lampada procedere come segue:

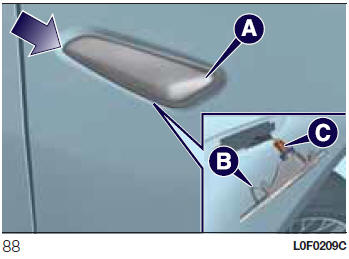

• agire sul trasparente A fig. 89 in modo da comprimere la molletta B, quindi sfila il gruppo verso l’esterno;
• ruotare in senso antiorario il portalampada C, estrarre la lampada e sostituirla;
• rimontare il portalampada C nel trasparente ruotandolo in senso orario;
• rimontare il gruppo assicurandosi dello scatto di bloccaggio della molletta interna B.

Luci fendinebbia (per versioni/mercati, dove previsto) Per sostituire la lampada procedere come segue:

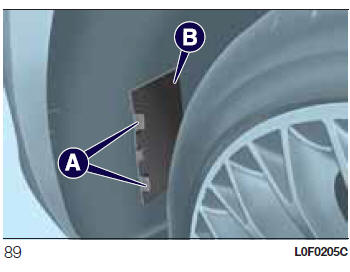

• sterzare completamente la ruota, agire sulle linguette A fig. 89 e rimuovere lo sportello B;

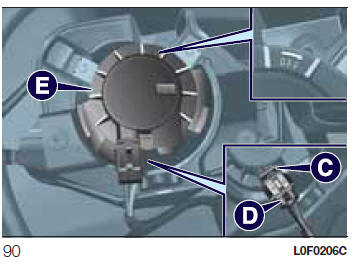

• agire sulla molletta C fig. 90 e scollegare il connettore elettrico D;
• rimuovere il coperchio E ruotandolo in senso orario (vedere scritta OFF e freccia riportate sul coperchio stesso);

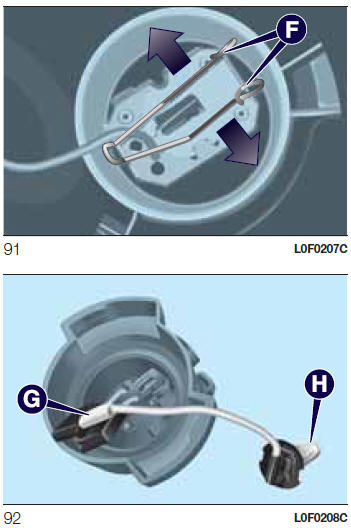

• sganciare le mollette F fig. 91 sfilandole verso l'esterno;
• sganciare il connettore G fig. 92 e sostituire la lampada H;

• rimontare la nuova lampada ed eseguire la procedura inversa rispetto a quanto precedente descritto.

GRUPPI OTTICI POSTERIORI

Contengono le lampade delle luci di posizione, stop e indicatori di direzione.

Le luci retromarcia e retronebbia sono invece ubicate sul paraurti posteriore.

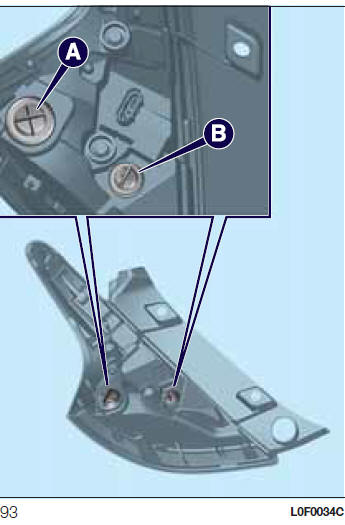

La disposizione delle lampade è la seguente fig. 93:

1. Indicatori di direzione
2. Luci stop

Indicatori di direzione/ luci stop

Per sostituire le lampade ruotare il portalampade nel verso O (open - aperto). Una volta sostituita la lampada ruotare il portalampada nel verso C (close - chiuso).

Luci di posizione

Sono a LED. Per la sostituzione rivolgersi alla Rete Assistenziale Lancia.

LUCI TERZO STOP

Sono a LED e sono ubicate sul portellone bagagliaio. Per la sostituzione rivolgersi alla Rete Assistenziale Lancia.

LUCE RETROMARCIA/ RETRONEBBIA

Per sostituire la lampada procedere come segue:

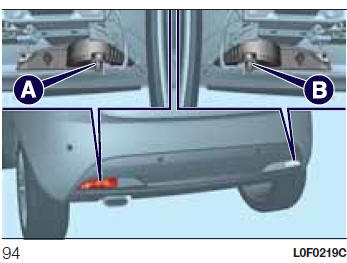

• agendo dall'interno del paraurti ruotare di 1/4 di giro il gruppo portalampada A fig. 94;

• estrarre la lampada e sostituirla;
• rimontare la nuova lampada e successivamente reinserire il gruppo portalampada nella sua sede.

LUCI TARGA

Per sostituire le lampade procedere come segue:

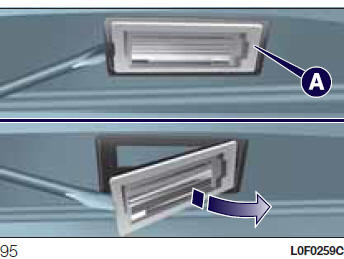

• rimuovere il trasparente A fig. 95;

• ruotare in senso orario il portalampada B fig. 96, estrarre la lampada C e sostituirla, quindi rimontare il trasparente.

ATTENZIONE Modifiche o riparazioni dell'impianto elettrico eseguite in modo non corretto e senza tenere conto delle caratteristiche tecniche dell'impianto, possono causare anomalie di funzionamento con rischi di incendio. Le lampade alogene contengono gas in pressione, in caso di rottura è possibile la proiezione di frammenti di vetro.



ATTENZIONE Le lampade alogene devono essere maneggiate toccando esclusivamente la parte metallica. Se il bulbo trasparente viene a contatto con le dita, riduce l'intensità della luce emessa e si può anche pregiudicare la durata della lampada. In caso di contatto accidentale, strofinare il bulbo con un panno inumidito di alcool e lasciare asciugare. Si consiglia, se possibile, di far effettuare la sostituzione delle lampade presso la Rete Assistenziale Lancia. Il corretto funzionamento ed orientamento delle luci esterne sono requisiti essenziali per la sicurezza di marcia e per non incorrere nelle sanzioni previste dalla legge
