Seat Ibiza: Seggiolini per bambini

Video correlato

Fig. 28 Interno del veicolo

Indicazioni importanti sull'airbag frontale del passeggero

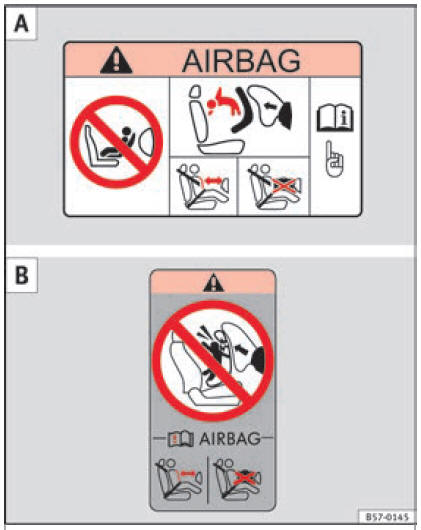

Fig. 29 Adesivi dell'airbag - versione 1: sull'aletta parasole lato passeggero A e nel telaio posteriore della porta del passeggero B.

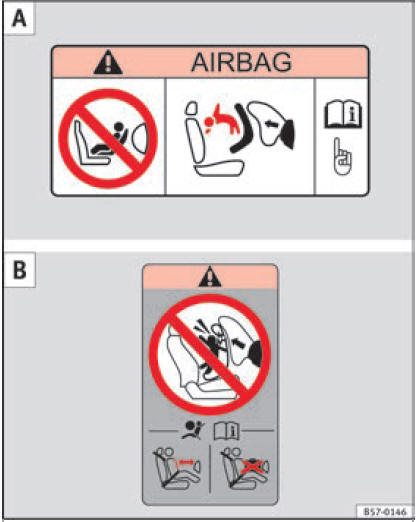

Fig. 30 Adesivi dell'airbag - versione 2: sull'aletta parasole lato passeggero A e nel telaio posteriore della porta del passeggero B.

Nell'aletta parasole del passeggero e/o nella parte posteriore della porta del passeggero è presente un adesivo con informazioni importanti sull'airbag del passeggero.

Fissaggio del seggiolino per bambini

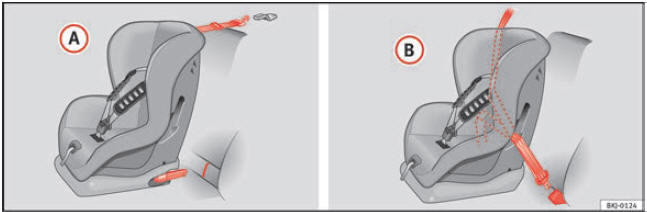

Fig. 31 Nei sedili posteriori: diverse possibilità di fissaggio del seggiolino per bambini.

La figura  fig. 31 A mostra il fissaggio base del sistema di ritenuta dei seggiolini con gli occhielli di fissaggio inferiori e la cintura di sostegno superiore. La figura  fig. 31 B mostra il fissaggio del sistema di ritenuta dei seggiolini con la cintura di sicurezza del veicolo.

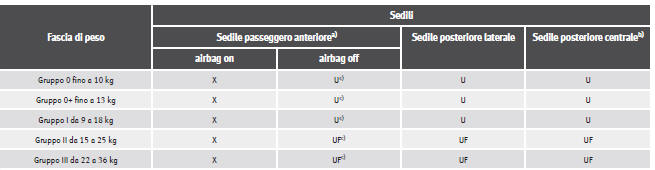

I seggiolini per bambini di tipo universale possono essere fissati con la cintura di sicurezza ai sedili del veicolo contrassegnati nella seguente tabella con una U.

• Nel sedile del passeggero sprovvisto di regolazione dell'altezza: occorre posizionare il sedile del passeggero nella posizione più arretrata possibile1).
• Nel sedile del passeggero provvisto di regolazione dell'altezza: occorre posizionare il sedile del passeggero nella posizione più arretrata ed elevata possibile1).

Per l'uso corretto dei seggiolini nei posti posteriori, si devono regolare gli schienali anteriori affinché non tocchino il seggiolino posteriore nel caso in cui viaggi in senso contrario a quello di marcia. Nel caso in cui i sistemi di ritenuta si trovino nella direzione di marcia, occorre regolare lo schienale anteriore affinché non vi sia contatto con i piedi del bambino.

Per adattare il sedile del passeggero al seggiolino per bambini e posizionare il nastro della cintura nella posizione ideale, regolare lo schienale del sedile del passeggero il più possibile in avanti1).

Nel caso in cui si desideri montare un seggiolino di tipo semiuniversale, fissato al veicolo tramite la cintura di sicurezza e il piedino di sostegno, non lo si dovrà mai posizionare nel sedile posteriore centrale, poiché la distanza dal piano è inferiore rispetto agli altri posti e il piedino di sostegno non garantisce la sufficiente stabilità del seggiolino.

I sistemi comprendono il fissaggio del sistema di ritenuta per seggiolini con una cintura di fissaggio superiore (Top Tether) e con punti di ancoraggio inferiori sul sedile.

X: Non è adatto al montaggio di seggiolini in questa configurazione.
U: Conforme ai sistemi universali di ritenuta omologati per l'utilizzo in questa fascia di peso.
UF: Accettabile per i sistemi di ritenuta per bambini di categoria universale rivolti in avanti, omologati per questa fascia di peso.

a) È necessario rispettare la normativa in vigore nei diversi Paesi e le norme del produttore per l'uso e il montaggio dei seggiolini per bambini.
b) Nel caso dei seggiolini semiuniversali fissati alla vettura tramite la cintura di sicurezza e non con il piedino di sostegno, non utilizzarli nel sedile posteriore centrale.
c) I sedili senza regolazione dell'altezza dovranno essere collocati nella posizione più arretrata possibile. I sedili con regolazione dell'altezza dovranno essere collocati nella posizione più arretrata ed elevata possibile.

Fissaggio del seggiolino per bambini con il sistema ISOFIX/iSize e Top Tether*

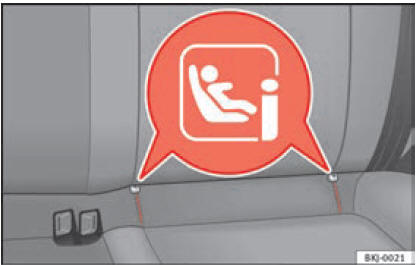

Fig. 32 Occhielli di fissaggio del sistema ISOFIX/iSize

I seggiolini per bambini si possono fissare con rapidità, praticità e sicurezza ai sedili posteriori laterali mediante il sistema "ISOFIX" e Top Tether*.

Ognuno dei sedili posteriori laterali possiede due occhielli di fissaggio "ISOFIX". In alcuni veicoli, gli occhielli sono fissati al telaio del sedile e in altri al piano posteriore. Gli occhielli "ISOFIX" si trovano tra lo schienale e il cuscino del sedile posteriore  fig. 32. Gli occhielli Top Tether* si trovano nella zona posteriore degli schienali posteriori (dietro lo schienale o nella zona del bagagliaio)  fig. 33.

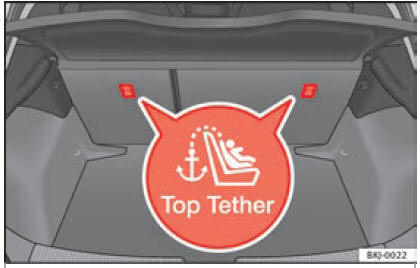

Fig. 33 Posizione degli occhielli Top Tether nella parte posteriore del sedile posteriore.

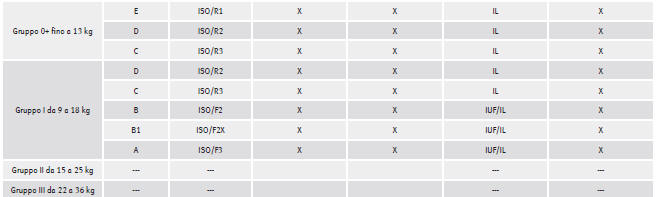

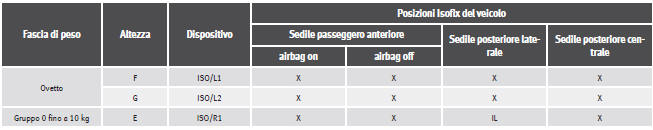

Per conoscere la compatibilità dei sistemi "ISOFIX" nel veicolo, vedere il seguente quadro.

Il peso massimo permesso sul seggiolino o i dati relativi alla dimensione da A fino ad F vengono indicati nella targhetta dei seggiolini con l'omologazione "universale" o "semiuniversale".

IUF: Conforme ai sistemi universali di ritenuta per bambini ISOFIX rivolti in avanti e omologati per l'utilizzo in questa fascia di peso.
IL: Conforme a determinati sistemi di ritenuta per bambini (Child Restraint System, CRS) ISOFIX che possono essere della categoria veicolo specifico, limitato o semiuniversale. Tenere presente l'elenco dei veicoli del produttore del seggiolino.
X: Posizione ISOFIX non adatta ai sistemi di ritenuta per bambini ISOFIX di questa fascia di peso o altezza.

Fissaggio del seggiolino per bambini con il sistema "ISOFIX/iSize"

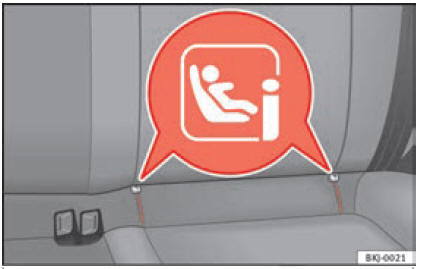

Fig. 34 Occhielli di fissaggio del sistema ISOFIX/iSize.

È obbligatorio rispettare le istruzioni del fabbricante del seggiolino.

• In primo luogo, aprire manualmente l'area punzonata situata dietro le fessure contrassegnate per accedere agli anelli di fissaggio  fig. 35.
• Innestare il seggiolino sugli occhielli di fissaggio "ISOFIX/iSize" finché non si sente scattare il blocco. Se il seggiolino è dotato del sistema di ancoraggio Top Tether*, agganciarlo all'occhiello corrispondente  fig. 36. Seguire le istruzioni del produttore.
• Tirare da entrambi i lati il seggiolino per assicurarsi che sia fissato correttamente.

  Si rivolga ad un Service Center per l'acquisto dei seggiolini "ISOFIX" e Top Tether*.

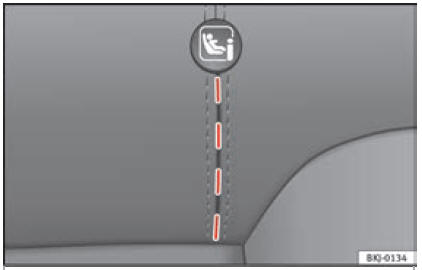

Fig. 35 Sedile posteriore: fessure punzonate

i-U: Posizione valida per sistemi di ritenuta per bambini omologati a norma ECE R129 nel senso di marcia e nel senso contrario a quello di marcia.
X: Posizione non valida per sistemi di ritenuta per bambini omologati a norma ECE R129.

Fissaggio del seggiolino per bambini con le cinghie di fissaggio Top Tether*

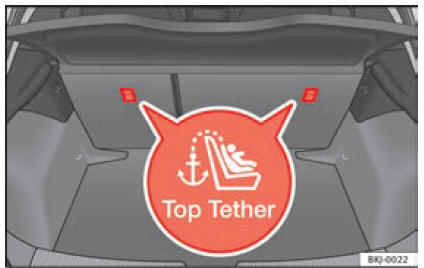

Fig. 36 Posizione degli occhielli Top Tether nella parte posteriore del sedile posteriore.

I seggiolini con sistema Top Tether incorporano una cinghia per il fissaggio al punto di ancoraggio del veicolo, che si trova nella parte posteriore dello schienale del sedile posteriore, e offrono così una maggiore ritenuta.

L'obiettivo di questa cinghia è quello di ridurre il movimento in avanti del seggiolino per bambini in caso di collisione, riducendo così il rischio di lesioni che si potrebbero subire alla testa a causa dell'urto con l'interno del veicolo.

Utilizzo del Top Tether nei seggiolini montati in direzione opposta al senso di marcia Attualmente, non sono molti i seggiolini di sicurezza per bambini che si montano in direzione contraria al senso di marcia che possiedono il Top Tether. Si prega di leggere attentamente e di seguire le istruzioni del produttore del seggiolino per conoscere la modalità di installazione corretta della cinghia Top Tether.

Fissaggio del Top Tether* nel punto di ancoraggio

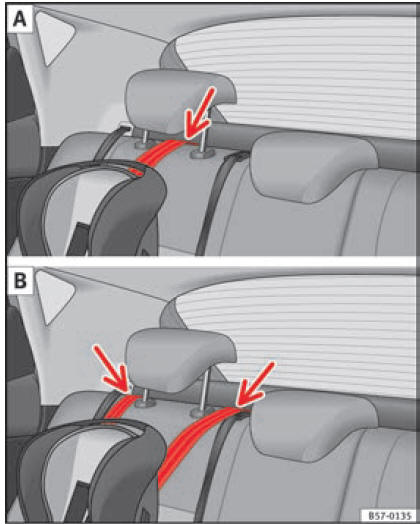

Fig. 37 Cinghia di fissaggio: regolazione e montaggio in base alla cintura Top Tether.

Fissare la cinghia di fissaggio.

• Estrarre la cinghia di fissaggio del Top Tether del seggiolino seguendo le istruzioni del fabbricante.
• Posizionare la cinghia sotto il poggiatesta del sedile posteriore  fig. 37 (in base alle istruzioni dello seggiolino stesso, alzare o rimuovere il poggiatesta, se necessario).
• Far scorrere la cinghia e fissarla correttamente al punto di aggancio della parte posteriore dello schienale  fig. 36.
• Tendere la cinghia con forza secondo le istruzioni del fabbricante.

Rilasciare la cinghia di fissaggio.

• Distendere la cinghia seguendo le istruzioni del fabbricante.
• Premere sul moschettone e rilasciare il supporto per l'aggancio.
