Citroën C3: Sostituzione di un fusibile

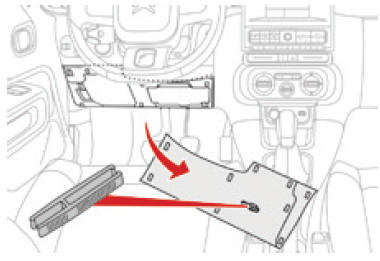

Accesso all'attrezzatura

La pinzetta d'estrazione è fissata sul retro del coperchio delle scatole fusibili del cruscotto.

• Sganciare il coperchio tirando la parte superiore sinistra, poi destra.
• Sganciare completamente il coperchio e capovolgerlo.
• Rimuovere la pinzetta sul retro del coperchio.

Sostituzione di un fusibile

Prima di sostituire un fusibile, occorre :

• conoscere la causa della panne e avervi rimediato,
• spegnere tutti gli organi d'assorbimento elettrico,
• immobilizzare il veicolo e interrompere il contatto,
• individuare il fusibile difettoso mediante la tabella d'attribuzione e gli schemi presenti nelle pagine successive.

Per intervenire su un fusibile, è obbligatorio :

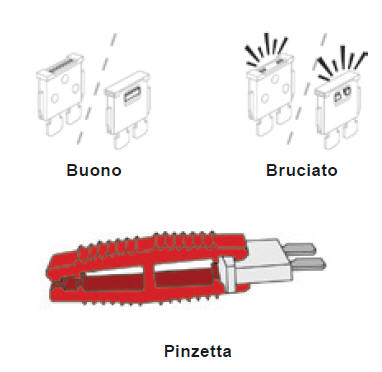

• utilizzare la speciale pinzetta per estrarre il fusibile dalla sua sede e verificare lo stato del suo filamento,
• sostituire sempre il fusibile difettoso con un fusibile di uguale intensità (stesso colore) ; un'intensità diversa potrebbe provocare un malfunzionamento (rischio di incendio).

Se la panne si riproduce poco dopo la sostituzione del fusibile, far verificare l'equipaggiamento elettrico dalla rete CITROËN o da un riparatore qualificato.

La sostituzione di un fusibile non indicato nelle tabelle qui sotto, potrebbe provocare un malfunzionamento grave del veicolo. Rivolgersi alla rete CITROËN o ad un riparatore qualificato.

Installazione di accessori elettrici Il circuito elettrico del veicolo è concepito per funzionare con gli equipaggiamenti di serie o in opzione. Prima di installare altri equipaggiamenti o accessori elettrici sul veicolo, rivolgersi alla rete CITROËN o ad un riparatore qualificato.

CITROËN declina ogni responsabilità per le spese derivanti dalla riparazione del veicolo o per i malfunzionamenti risultanti dall'installazione di accessori ausiliari non forniti, non consigliati da CITROËN e non installati secondo le prescrizioni, in particolare quando il consumo degli apparecchi supplementari supera i 10 milliampère.

Fusibili nel cruscotto

Le 2 scatole portafusibili sono collocate nella parte inferiore del cruscotto, sotto al volante.

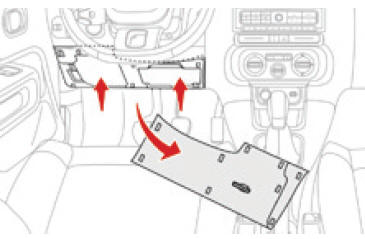

Accesso ai fusibili Sganciare il coperchio tirando la parte superiore sinsitra, poi destra.

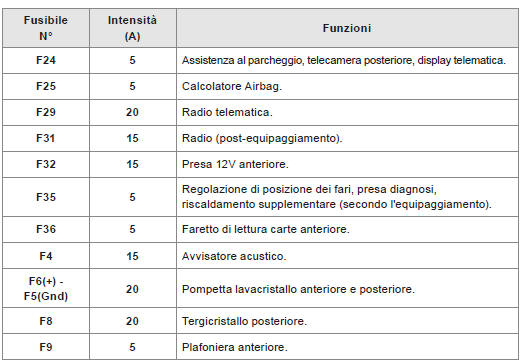

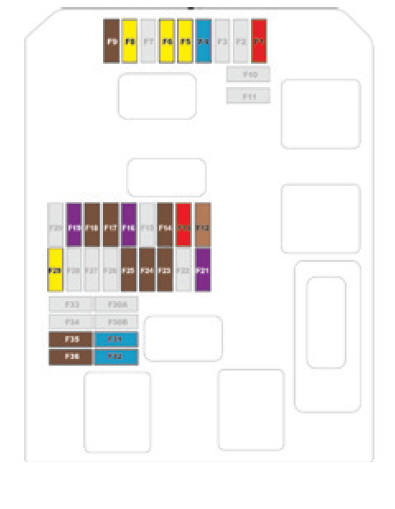

Scatola dei fusibili superiore

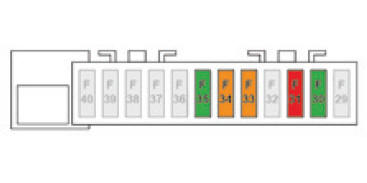

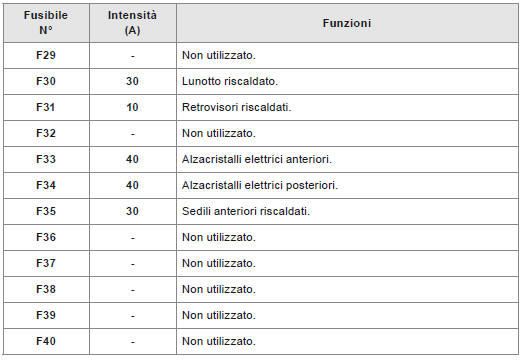

Scatola fusibili inferiore

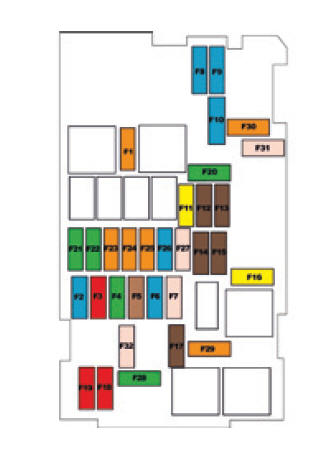

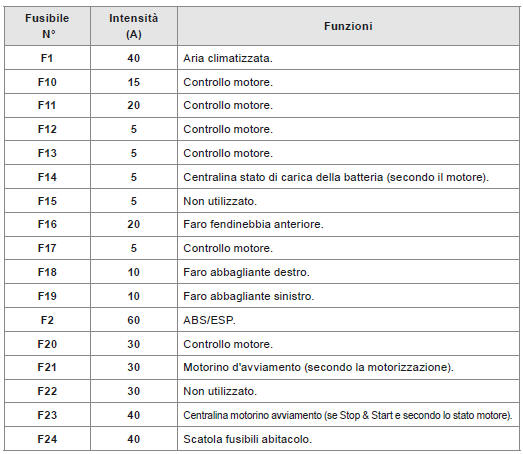

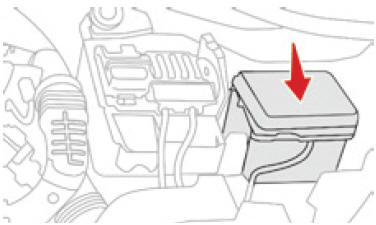

Fusibili nel vano motore

La scatola portafusibili è collocata nel vano motore accanto alla batteria.

Accesso ai fusibili

• Sganciare il coperchio.
• Sostituire il fusibile.
• Una volta effettuato l'intervento, richiudere accuratamente il coperchio per garantire la tenuta ermetica della scatola portafusibili.
