Lancia Ypsilon: Cofano motore

APERTURA

Procedere come segue:

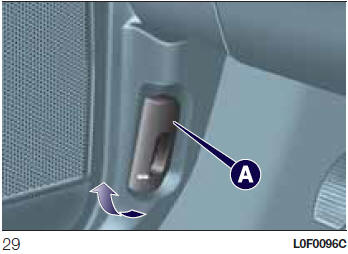

• tirare la leva A fig. 29 nel senso indicato dalla freccia;

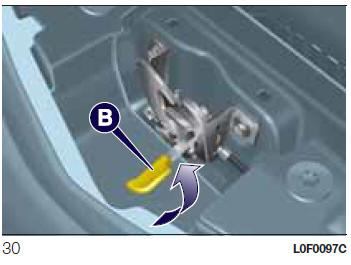

• spostare verso sinistra la leva B fig. 30 come indicato in figura;

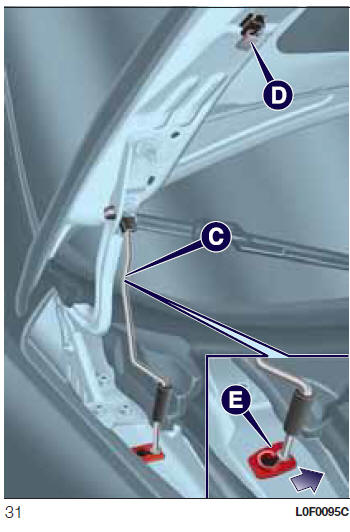

• sollevare il cofano e contemporaneamente liberare l’asta di sostegno C fig. 31 dal proprio dispositivo di bloccaggio D, quindi inserire l’estremità dell’asta nella sede E del cofano motore (foro grande) e spingere nella posizione di sicurezza (foro piccolo), come illustrato in figura.

CHIUSURA

Procedere come segue:

• tenere sollevato il cofano con una mano e con l'altra togliere l'asta C fig. 31 dalla sede D, con movimento inverso a quello di apertura, e reinserirla nel proprio dispositivo di bloccaggio;
• abbassare il cofano a circa 20 centimetri dal vano motore, quindi lasciarlo cadere ed accertarsi, provando a sollevarlo, che sia chiuso completamente e non solo agganciato in posizione di sicurezza. In quest'ultimo caso non esercitare pressione sul cofano, ma risollevarlo e ripetere la manovra.

AVVERTENZA Verificare sempre la corretta chiusura del cofano, per evitare che si apra mentre si viaggia.

ATTENZIONE L’errato posizionamento dell’asta di sostegno potrebbe provocare la caduta violenta del cofano. Eseguire le operazioni solo a vettura ferma.



ATTENZIONE Effettuare il sollevamento del cofano utilizzando entrambe le mani. Prima di procedere al sollevamento accertarsi che i bracci del tergicristallo non risultino sollevati dal parabrezza, che la vettura sia ferma e che il freno a mano sia azionato.
