Lancia Ypsilon: Sostituzione fusibili - In emergenza - Lancia Ypsilon - Manuale del proprietarioLancia Ypsilon: Sostituzione fusibili

GENERALITÀ

Per sostituire un fusibile utilizzare la pinzetta agganciata internamente al coperchio vano fusibili ubicato sul lato sinistro della plancia.

CENTRALINA VANO MOTORE

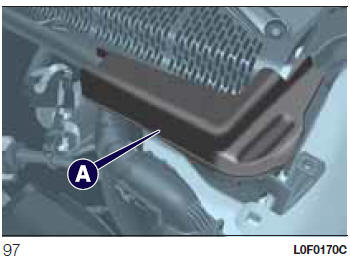

È ubicata a fianco della batteria. Per accedere ai fusibili occorre procedere come segue:

CENTRALINA VANO MOTORE

CENTRALINA VANO MOTORE

La numerazione che individua il particolare elettrico corrispondente ad ogni fusibile è visibile sul coperchio.

Dopo aver sostituito un fusibile accertarsi di aver chiuso bene il coperchio C della centralina fusibili.

CENTRALINA VANO MOTORE

CENTRALINA PLANCIA PORTASTRUMENTI

La centralina fig. 100 è posta in corrispondenza del lato sinistro del piantone sterzo ed i fusibili sono liberamente accessibili dalla parte inferiore della plancia.

CENTRALINA PLANCIA PORTASTRUMENTI

CENTRALINA BAGAGLIAIO

La centralina è ubicata sul lato sinistro del bagagliaio, al di sotto del rivestimento laterale A fig. 101.

CENTRALINA BAGAGLIAIO

I fusibili si trovano nella centralina portafusibili raffigurata in fig. 102.

CENTRALINA BAGAGLIAIO

CENTRALINA VANO MOTORE

fig. 99

CENTRALINA VANO MOTORE

CENTRALINA PLANCIA PORTASTRUMENTI

fig. 100

CENTRALINA PLANCIA PORTASTRUMENTI

+15 = polo positivo sotto chiave
+30 = polo positivo diretto batteria (non sotto chiave)

CENTRALINA BAGAGLIAIO

fig. 102

CENTRALINA BAGAGLIAIO

ATTENZIONE  Nel caso il fusibile dovesse ulteriormente interrompersi, rivolgersi alla Rete Assistenziale Lancia.

 Non sostituire mai un fusibile guasto con fili metallici o altro materiale di recupero.

 Non sostituire in alcun caso un fusibile con un altro avente amperaggio superiore; PERICOLO DI INCENDIO.

 Se un fusibile generale di protezione interviene (MEGA-FUSE, MIDI-FUSE, MAXI-FUSE) rivolgersi alla Rete Assistenziale Lancia.

 Prima di sostituire un fusibile, accertarsi di aver tolto la chiave dal dispositivo di avviamento e di aver spento e/o disinserito tutti gli utilizzatori.

 Se un fusibile generale di protezione sistemi di sicurezza (sistema air bag, sistema frenante), sistemi motopropulsore (sistema motore, sistema cambio) o sistema guida interviene, rivolgersi alla Rete Assistenziale Lancia.



ATTENZIONE  Se necessita effettuare un lavaggio del vano motore, aver cura di non insistere direttamente con getto d'acqua sulla centralina fusibili ed in corrispondenza dei motorini tergicristalli.
