Seat Ibiza: Sostituzione delle lampadine posteriori - Fusibili e lampadine - In casi di emergenza - Seat Ibiza - Manuale del proprietarioSeat Ibiza: Sostituzione delle lampadine posteriori

Riepilogo delle luci posteriori

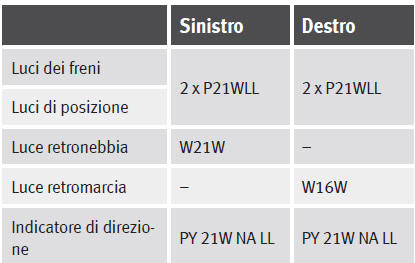

Fanale con lampadine

Fanale con lampadine

Fanale a LED

Fanale a LED

Le tabelle corrispondono a un veicolo con guida a destra. A seconda del paese la posizione della luci può variare.

Sostituzione delle lamp

Bagagliaio: accesso alla vite di fissaggio del fanale di coda
Fig. 118 Bagagliaio: accesso alla vite di fissaggio del fanale di coda

Linguette di fissaggio nella parte posteriore del fanale di coda.
Fig. 119 Linguette di fissaggio nella parte posteriore del fanale di coda.

Eseguire le operazioni nella sequenza indicata:

  1. Individuare la lampadina guasta.
  2. Aprire il portellone posteriore.
  3. Estrarre il coperchio facendo leva sulla scanalatura con l'estremità piatta di un cacciavite  fig. 118 1.
  4. Estrarre il connettore della lampadina 2.
  5. Svitare con la mano o tramite un cacciavite la vite di fissaggio del fanale 3.
  6. Estrarre il fanale dalla carrozzeria, tirandolo verso di sé con cautela, e appoggiarlo su una superficie pulita e liscia.
  7. Smontare il portalampada sbloccando le linguette di fissaggio  fig. 119 A.
  8. Sostituire la lampadina difettosa.
  9. Per il montaggio procedere secondo la sequenza inversa e prestare particolare attenzione al giusto posizionamento del portalampade. Le linguette di fissaggio devono incastrarsi con un "clic".
ATTENZIONE Durante lo smontaggio dei fanali di coda procedere con estrema prudenza per evitare di danneggiare i fanali stessi, componenti adiacenti o la vernice.



Avvertenza

  • Preparare un panno morbido da porre sotto il fanale di coda per evitare che si graffi.
  • Nel caso del fanale a LED, è possibile sostituire solo la lampadina dell'indicatore di direzione e della retromarcia.

Luce della targa

Indicatori di direzione laterali

 Indicatore di direzione integrato nello specchietto retrovisore
Fig. 120 Indicatore di direzione integrato nello specchietto retrovisore

Gli indicatori di direzione laterali sono a LED e sono integrati negli specchietti retrovisori.

In caso di guasto, rivolgersi a un'officina autorizzata per la sostituzione.

Luce del freno aggiuntiva

Tenendo conto delle difficoltà insite nel cambio di questa lampadina, si consiglia di rivolgersi a un Service Center.

Sostituzione delle lampadine del faro fendinebbia

Lampada del faro fendinebbia Fig. 117 Faro fendinebbia. Eseguire le operazioni nella sequenza indicata: Servendosi di un cacciavite, fare leva sulla tacca  fig. 117 È (freccia). In ...

Sostituzione delle lampadine interne

Luce interna e luci di lettura anteriori Fig. 121 Luce di lettura anteriore Estrazione del vetro Introdurre un cacciavite dalla parte piatta tra il telaio e il vetro  fig. 121 Tog ...
